Instrumentos De Medidas Eletricas

Descubra quais são os principais instrumentos de medidas elétricas, como utilizá-los com segurança e quais os erros mais frequentes na hora de medir corrente, tensão e resistência. Este guia prático ajuda você a escolher e usar o equipamento certo para cada tarefa.

Qual a finalidade dos instrumentos de medidas elétricas

Medir corretamente tensão, corrente e resistência é essencial para garantir o funcionamento seguro e eficiente de sistemas elétricos residenciais, comerciais e industriais. Usar o instrumento de medida elétrica adequado evita riscos de curto-circuito, sobrecarga e danos aos equipamentos. Ao longo deste guia, você vai entender como cada ferramenta contribui para diagnósticos precisos e tomadas de decisão rápidas.

Quais são as ferramentas mais comuns para medir eletricidade

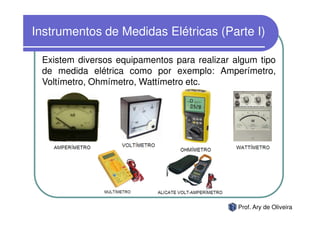

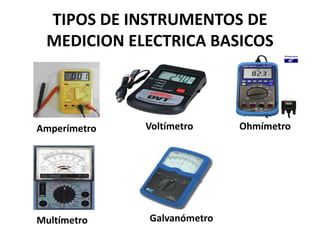

Antes de começar qualquer medição, conheça o conjunto básico de instrumentos de medidas elétricas. Cada um tem uma finalidade específica e um nível de precisão diferente. Ter esses itens à mão facilita a manutenção preventiva e a solução de problemas elétricos.

Multímetro digital

O multímetro digital é o coração dos testes elétricos modernos. Ele mede tensão CC e CA, corrente e resistência com alta precisão. Modelos mais avançados incluem recursos como medição de capacitância, frequência e temperatura, sendo ideais para desde manutenção doméstica até serviços industriais.

Multímetro analógico

Apesar de menos comum, o multímetro analógico ainda é útil para visualizar variações rápidas de sinal, como oscilações em uma saída de fonte alternada. Sua escala em movimento ajuda a identificar instabilidades que um display digital podem não captar imediatamente.

Osciloscópio

Quando o assunto é análise de forma de onda e ruídos em sinais elétricos, o osciloscópio é a ferramenta de ponta. Ele exibe gráficos de tensão ao longo do tempo, permitindo diagnosticar falhas em comunicação, circuitos digitais e equipamentos eletrônicos sensíveis.

Clampômetro

O clampômetro mede corrente sem necessidade de interromper o circuito, graças à sua abraçadeira isolada. É particularmente útil em painéis de distribuição e em locais onde o acesso direto aos fios é difícil ou perigoso.

Medidor de insulância

também conhecido como megohmetro, avalia a resistência de isolamento em cabos, motores e equipamentos de alta tensão. Ele aplica uma tensão de teste e mede a corrente de fuga, indicando se o isolamento está saudável.

Ferramentas de proteção e acessórias

Para usar instrumentos de medidas elétricas com segurança, conte com luvas isolantes, óculos de proteção, sondas de qualidade e cabos em bom estado. Acessórios como extensões e cabos de terra complementam a segurança e a precisão das leituras.

Como escolher e usar o instrumento certo para cada medição

Você pode se perguntar qual o instrumento de medida elétrica ideal para cada situação. A resposta depende do tipo de sinal que você precisa medir, da faixa de valores esperados e do nível de precisão exigido. Siga estas orientações para tomar a melhor decisão.

1. Defina o que quer medir: comece identificando se a leitura será de tensão, corrente, resistência, continuidade ou frequência. Cada função exige um instrumento específico ou uma configuração no multímetro.
2. Verifique a faixa de medida: consulte as especificações do equipamento. Exceder a capacidade máxima pode danificar o instrumento de medidas elétricas e colocar sua segurança em risco.
3. Configure o instrumento corretamente: no multímetro, selecione a função e a escala antes de conectar as pontas. Para corrente, retire o fio neutro ou fase e insira o multímetro em série no circuito.
4. Use a ponta de prova com cuidado: toque apenas nas áreas isoladas e mantenha os dedos afastados das pontas metálicas. Conecte primeiro o fio de terra e, em seguida, o fio ativo, especialmente em ambientes com potencial de choque.
5. Leia o resultado com atenção: observe unidade, casa decimal e sinal. No osciloscópio, ajuste o tempo por divisão e a voltagem por divisão para interpretar corretamente a forma de onda.
6. Registre os dados: anote as leituras e as condições do teste. Isso ajuda a comparar resultados ao longo do tempo e a identificar tendências de falha.

Quais são os erros mais comuns ao medir eletricidade

Mesmo com o melhor instrumento de medida elétrica, enganos acontecem. Reconhecê-los é o primeiro passo para evitar riscos e garantir medições confiáveis. Confira a seguir os problemas mais frequentes.

Medir na escala ou função errada

Configurar o multímetro para medir tensão enquanto o circuito transporta corrente pode danificar o equipamento. Sempre confira se o modo, unidade e escala estão alinhados com o que você está testando.

Não desligar a fonte antes de medir resistência

Para medir resistência com segurança e precisão, o circuito deve estar energizado. Desligue a alimentação e descarregue capacitores antes de conectar o instrumento de medidas elétricas.

Usar sondas ou cabos danificados

Fios cortados, conectores soltos ou pontas gastas comprometem a segurança e a exatidão. Substitua peças danificadas imediatamente e armazene os acessórios em local seco e protegido.

Ignorar a proteção contra sobretensão

Em redes de alta tensão, utilize instrumentos com categoria de CAT adequada e certificados por normas de segurança. Isso reduz o risco de falhas catastróficas e choques elétricos.

Não validar a terra do equipamento

Antes de conectar qualquer instrumento de medidas elétricas, verifique se o aterramento está em conformidade. Um sistema de terra defeituoso pode direcionar corrente de falha para o usuário.

Perguntas frequentes

Posso usar um multímetro digital para medir corrente alternada em casa?

Sim, desde que você selecione a função CA e utilize as pontas corretamente, conectando o multímetro em série com o circuito e respeitando a faixa de corrente do equipamento.

Qual a diferença entre medir tensão CC e CA com um multímetro?

A tensão CC (corrente contínua) tem polaridade fixa, já a CA (corrente alternada) oscila. No multímetro, a seleção correta evita leituras imprecisas e protege o circuito.

Como saber se um capacitor está bom com um medidor de insulância?

Um capacitor saudável apresenta alta resistência de isolamento inicialmente, que pode cair rapidamente após a aplicação da tensão de teste. Leituras muito baixas indicam falha no isolamento.

É necessário calibrar os instrumentos de medidas elétricas regularmente?

Sim, a calibração periódica garante precisão e confiabilidade, especialmente para equipamentos usados em ambientes críticos ou que atendem normas rigorosas de qualidade.
